unter der Verstärkung muß grundiert werden
Montag, 20. März 2017
Montage der Klappen rechts ( 2 Stunden )
Noch ein paar Restarbeiten an den rechten Klappen.
Sonntag, 19. März 2017
Montage der Klappen rechts ( 5 Stunden )
Alle Teile für die zwei rechten Klappen sind vorbereitet. Also los gehts.
Das Gerüst ist schnell vernietet. Die Rippen müssen teilweise kräftig nachgebogen werden. Sie haben etwa 80 statt der erforderlichen 90 Grad. Leider hätte auch der Holm etwas "mehr" vertragen. Der unzureichende Winkel führt leider zu einer unregelmäßigen Oberfläche im Bereich der Rippen. Sonst klappt es recht gut. Die 2 Nasen-Halbrippen sollten auch 0,5 mm nachjustiert werden. Die Beplankung läßt sich nur mit viel Kraft aufziehen und die Kontur der Rippen zeichnet sich etwas ab.
Problematisch ist das Setzen der Vollnieten. Ich habe Schwierigkeiten den Kopf ( shop head ) gerade hin zu bekommen. Meistens ist er etwas seitlich versetzt. Laut Fehlerliste deutet das auf einen zu langen Niet ( dieser sollte im Rohzustand 1,5 x Durchmesser heraus ragen ) oder das Bohrloch ist zu groß ( ja hat viel Luft und kippelt ) Die Zange selbst ist auf einer Maschiene absolut plan geschliffen. Bin etwas ratlos...
Das Gerüst ist schnell vernietet. Die Rippen müssen teilweise kräftig nachgebogen werden. Sie haben etwa 80 statt der erforderlichen 90 Grad. Leider hätte auch der Holm etwas "mehr" vertragen. Der unzureichende Winkel führt leider zu einer unregelmäßigen Oberfläche im Bereich der Rippen. Sonst klappt es recht gut. Die 2 Nasen-Halbrippen sollten auch 0,5 mm nachjustiert werden. Die Beplankung läßt sich nur mit viel Kraft aufziehen und die Kontur der Rippen zeichnet sich etwas ab.
Problematisch ist das Setzen der Vollnieten. Ich habe Schwierigkeiten den Kopf ( shop head ) gerade hin zu bekommen. Meistens ist er etwas seitlich versetzt. Laut Fehlerliste deutet das auf einen zu langen Niet ( dieser sollte im Rohzustand 1,5 x Durchmesser heraus ragen ) oder das Bohrloch ist zu groß ( ja hat viel Luft und kippelt ) Die Zange selbst ist auf einer Maschiene absolut plan geschliffen. Bin etwas ratlos...

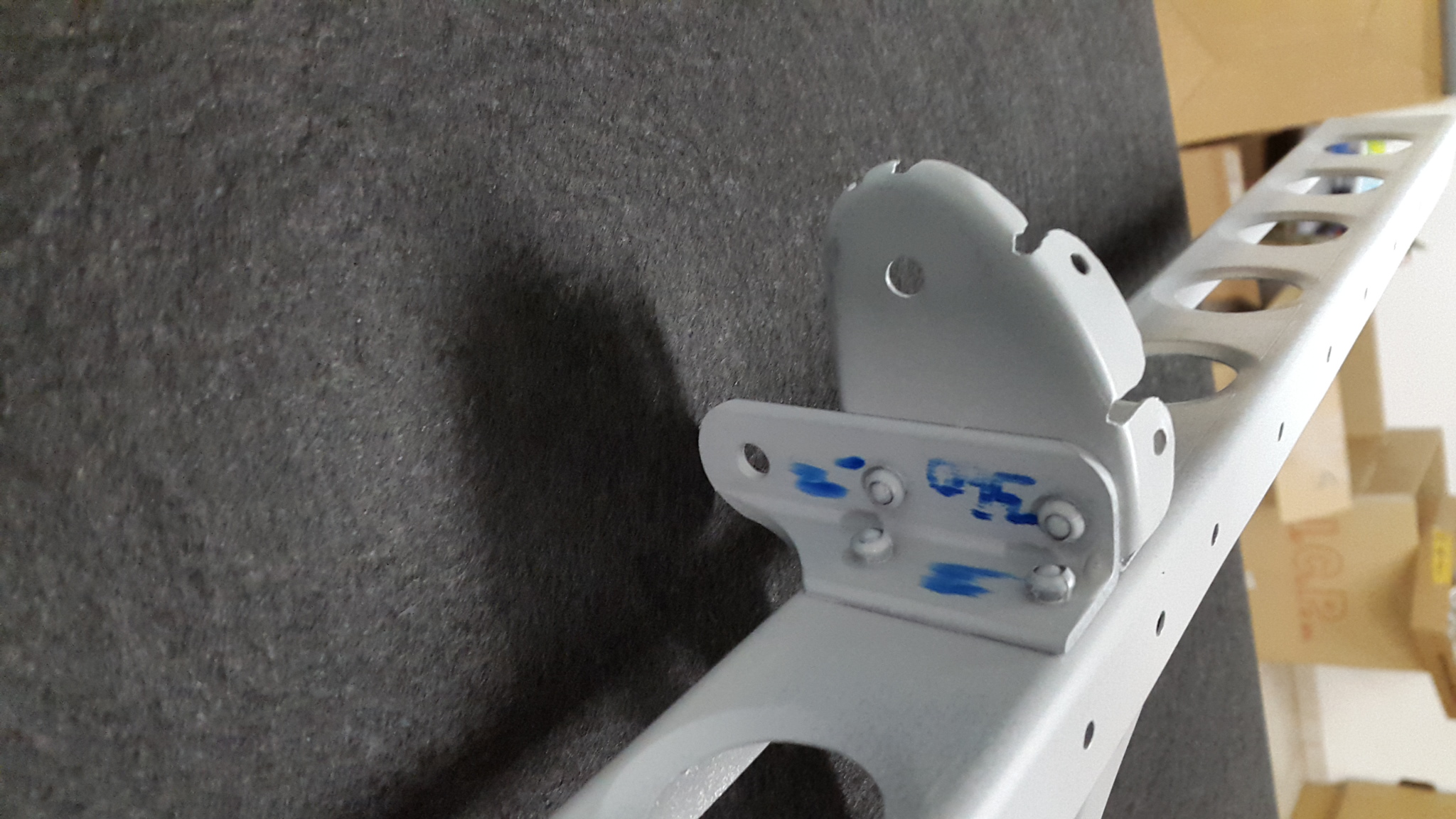

je 2 davon halten eine Klappe...

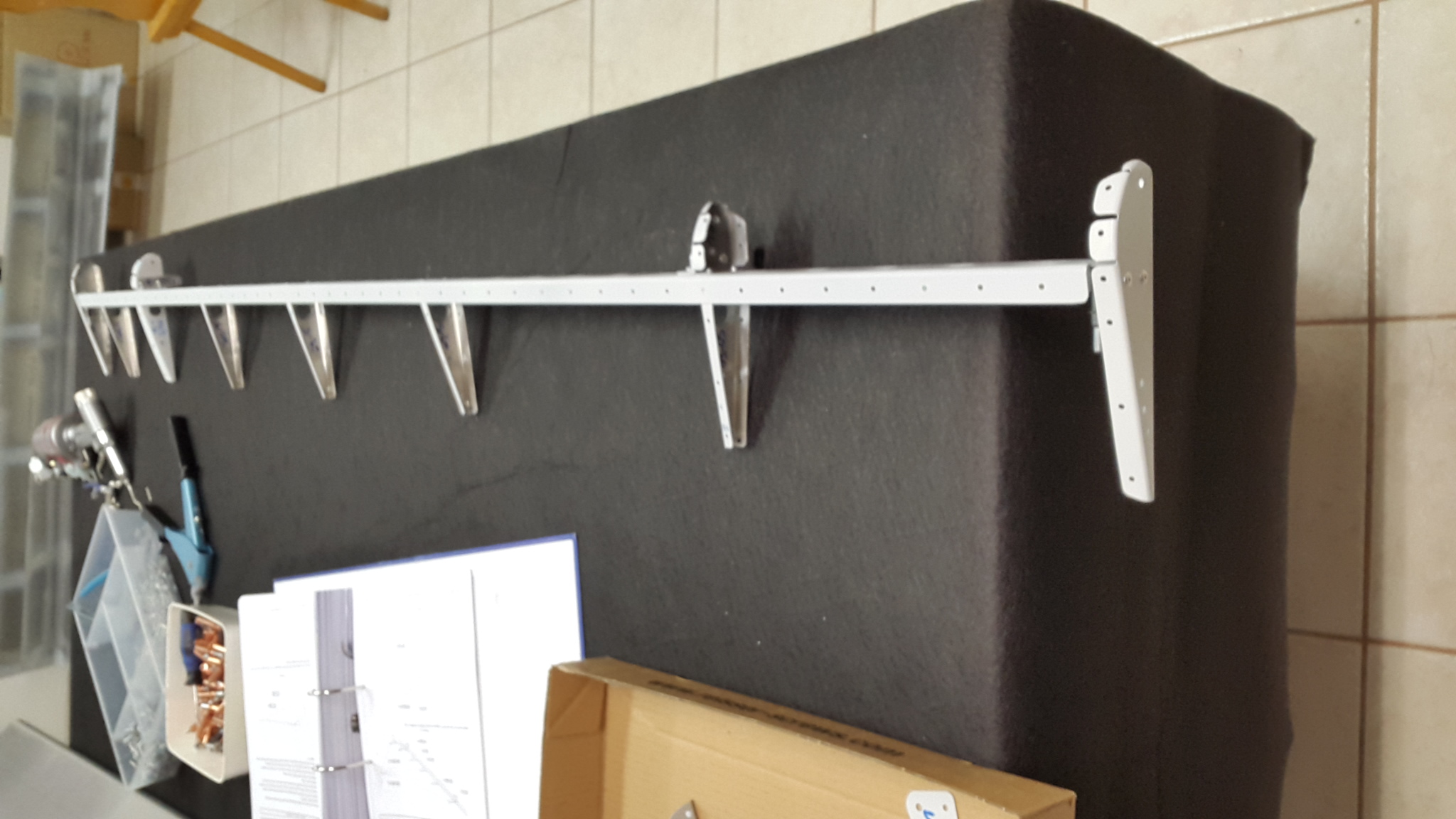

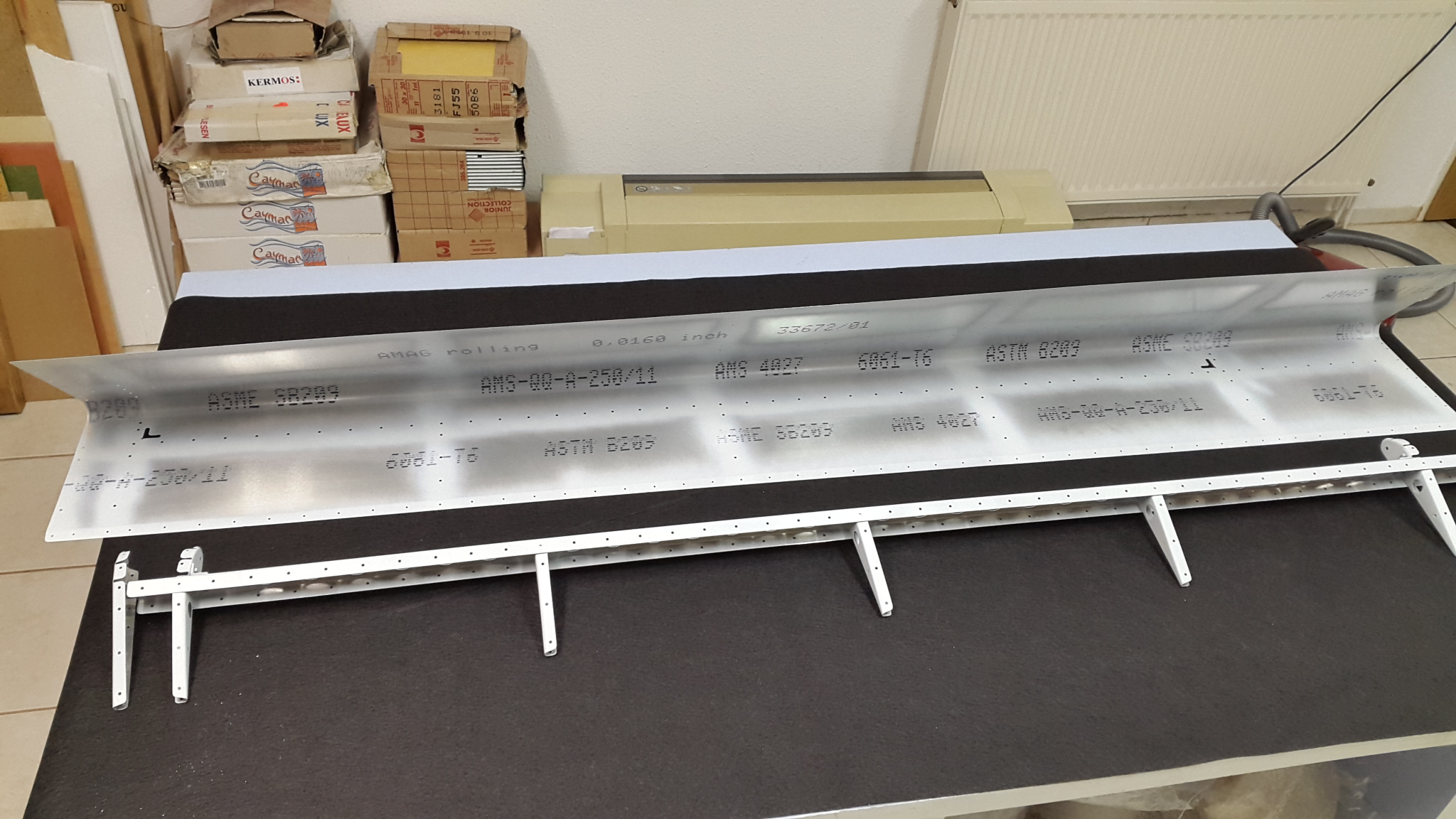

vor der Hochzeit

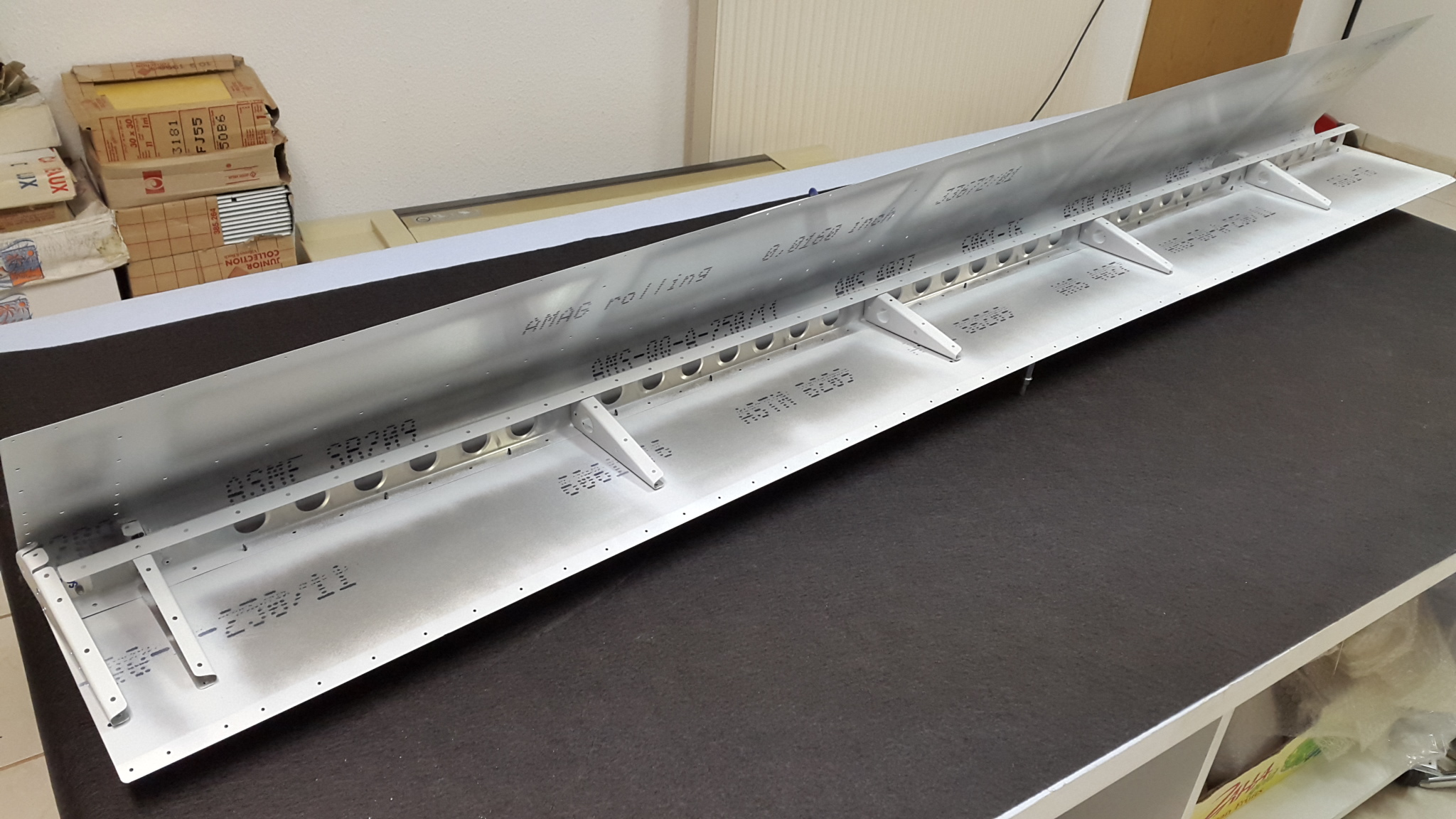

Hochzeit

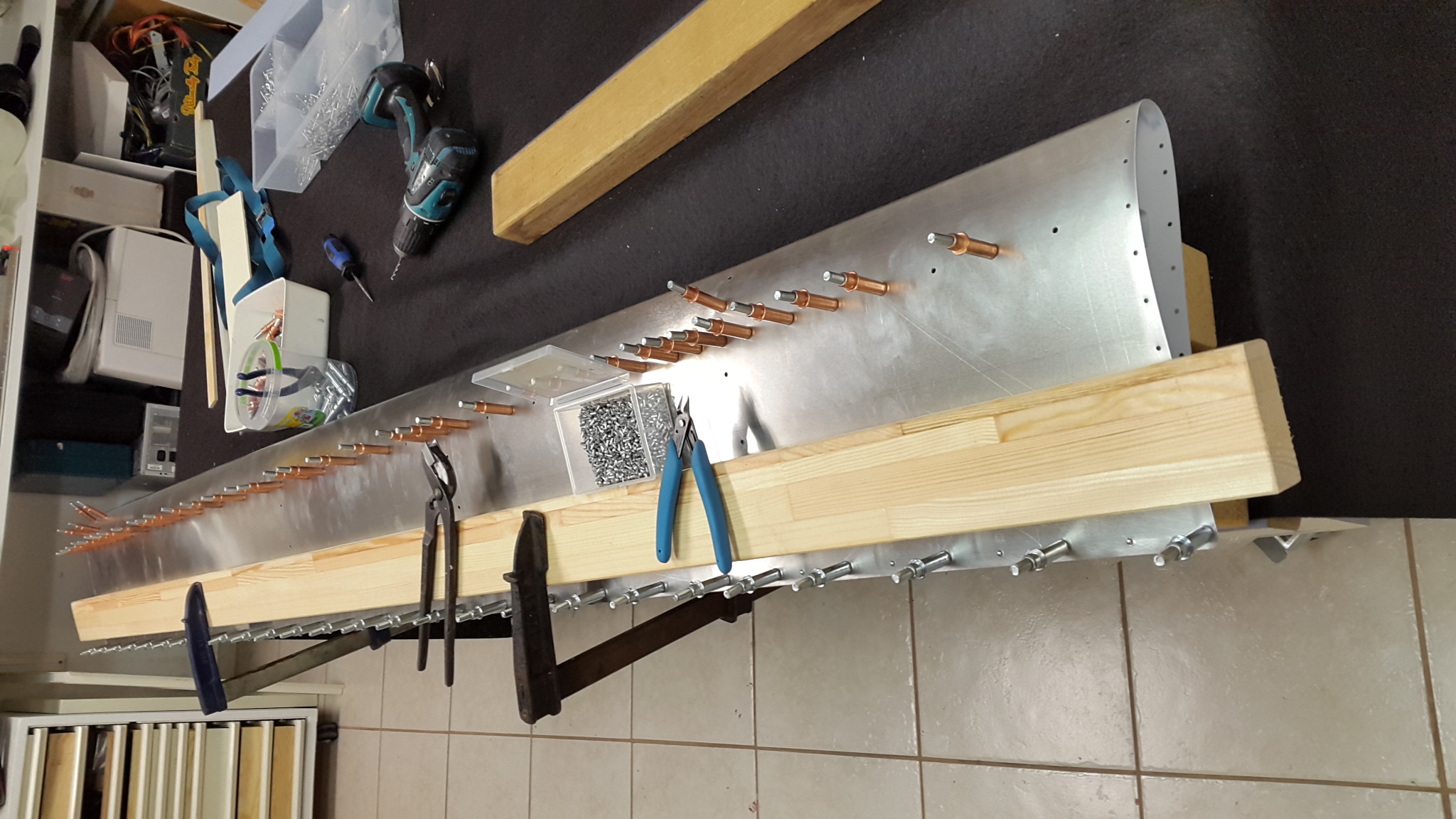

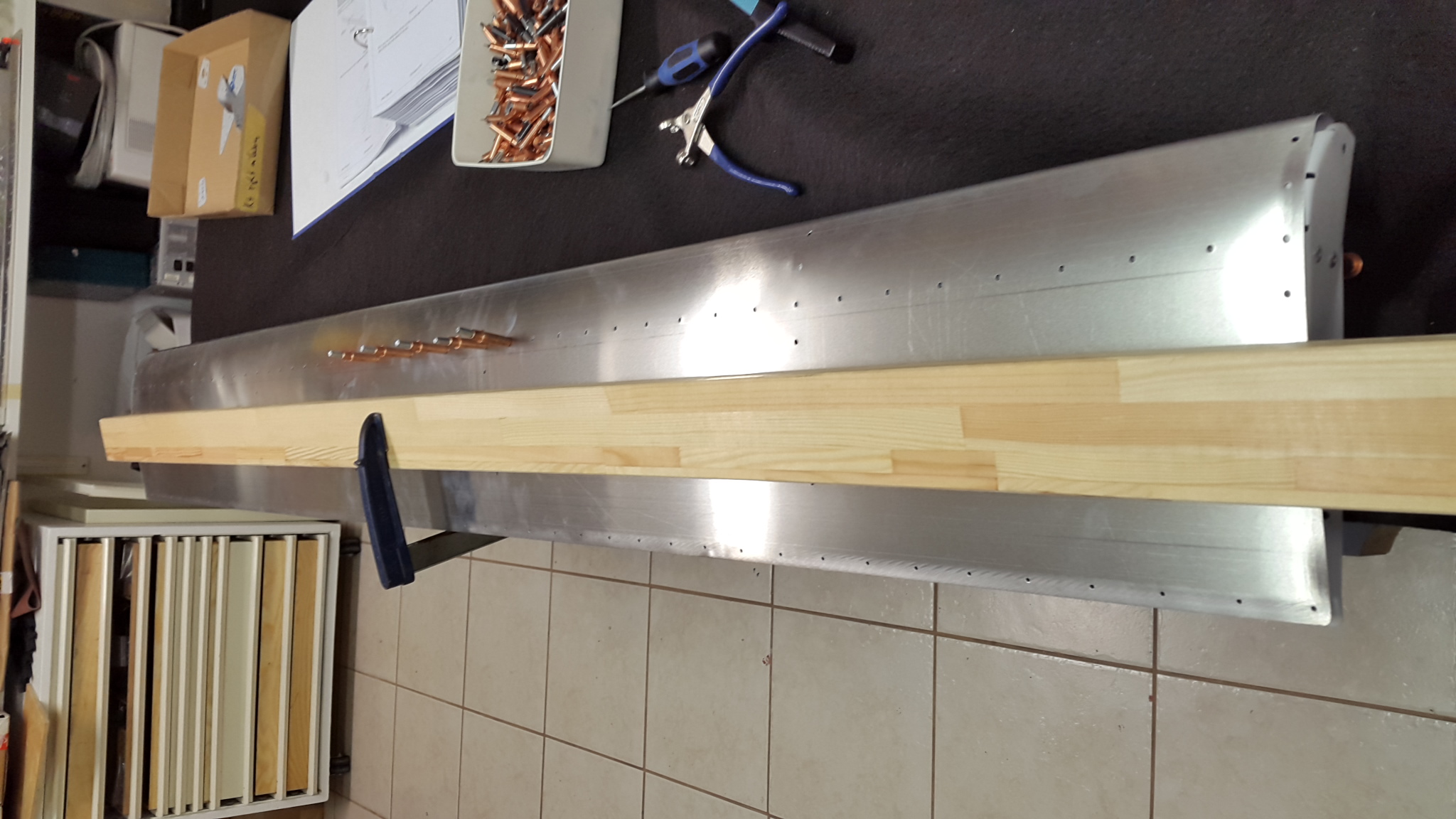

damit die Endleiste schön gerade wird klemme ich sie zusätzlich in Form
die Rippen an der Nasenbeplankung sind zu eng... alles paßt nur mit Gewalt...für deie nächsten passe ich Rippe etwas an und ----> paßt

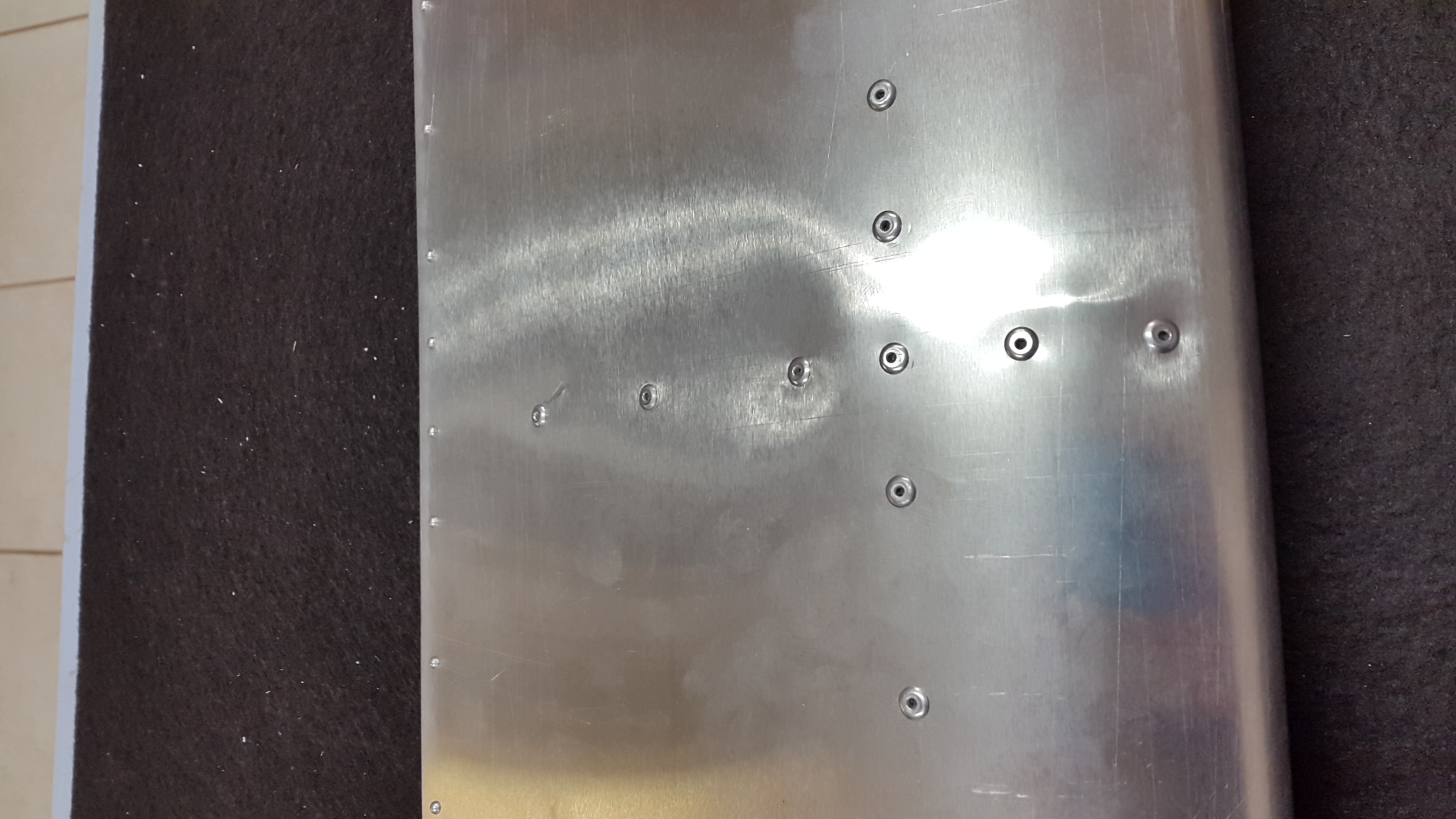

leider deutliche Abzeichnung der Rippen
nicht so schön geworden

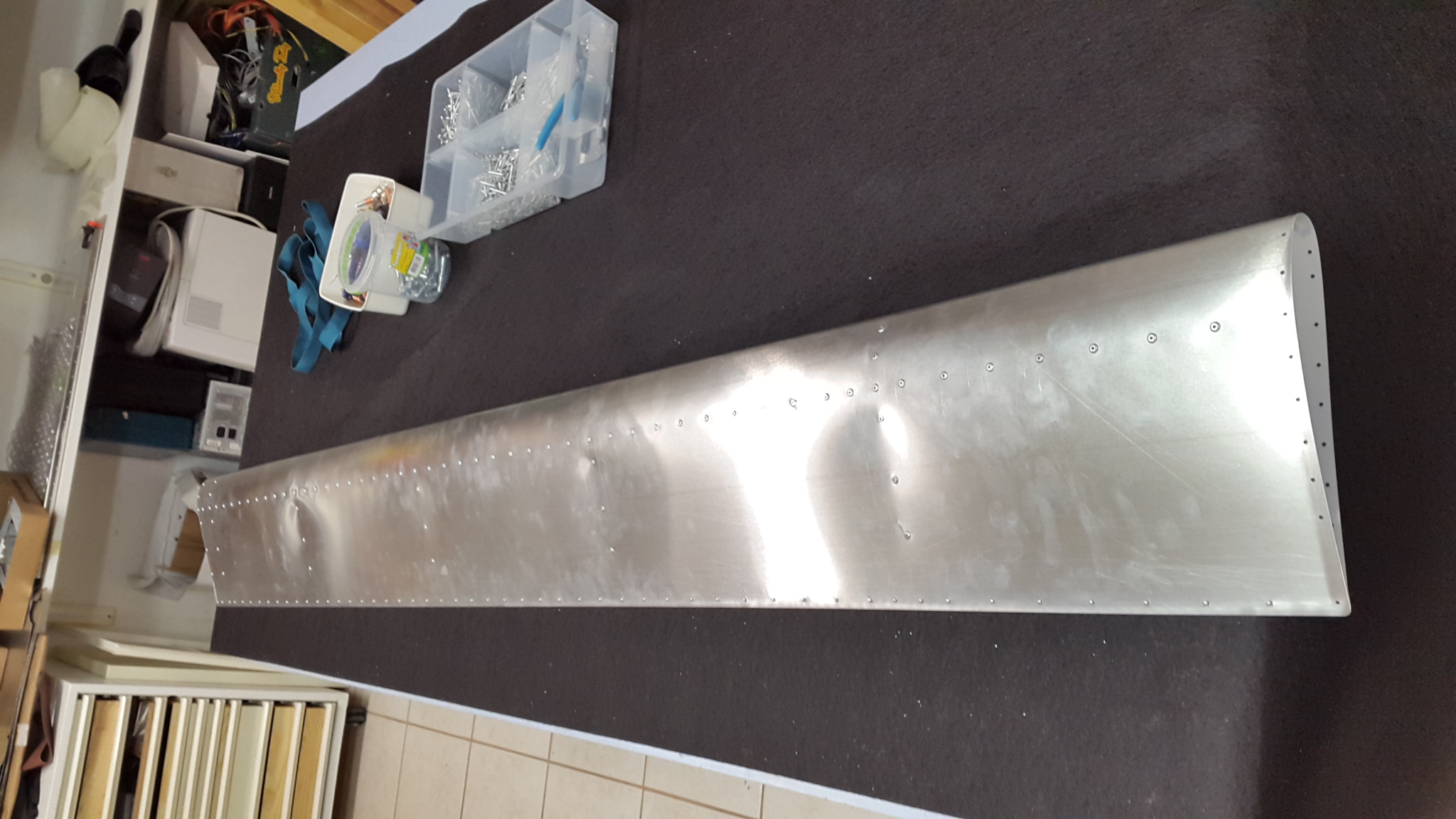

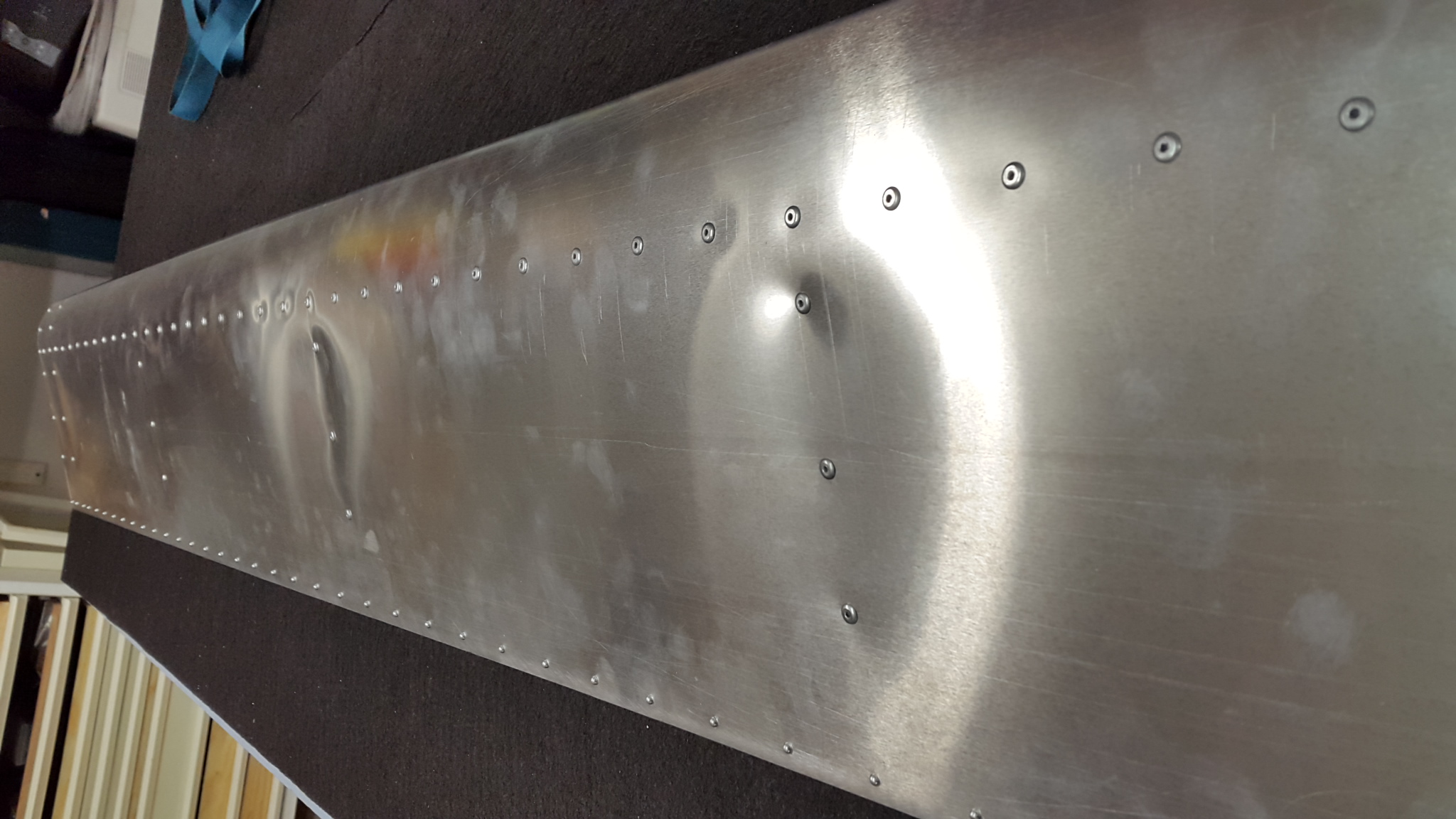

fertiges rechtes QR..... leider beult es an den Rippen...

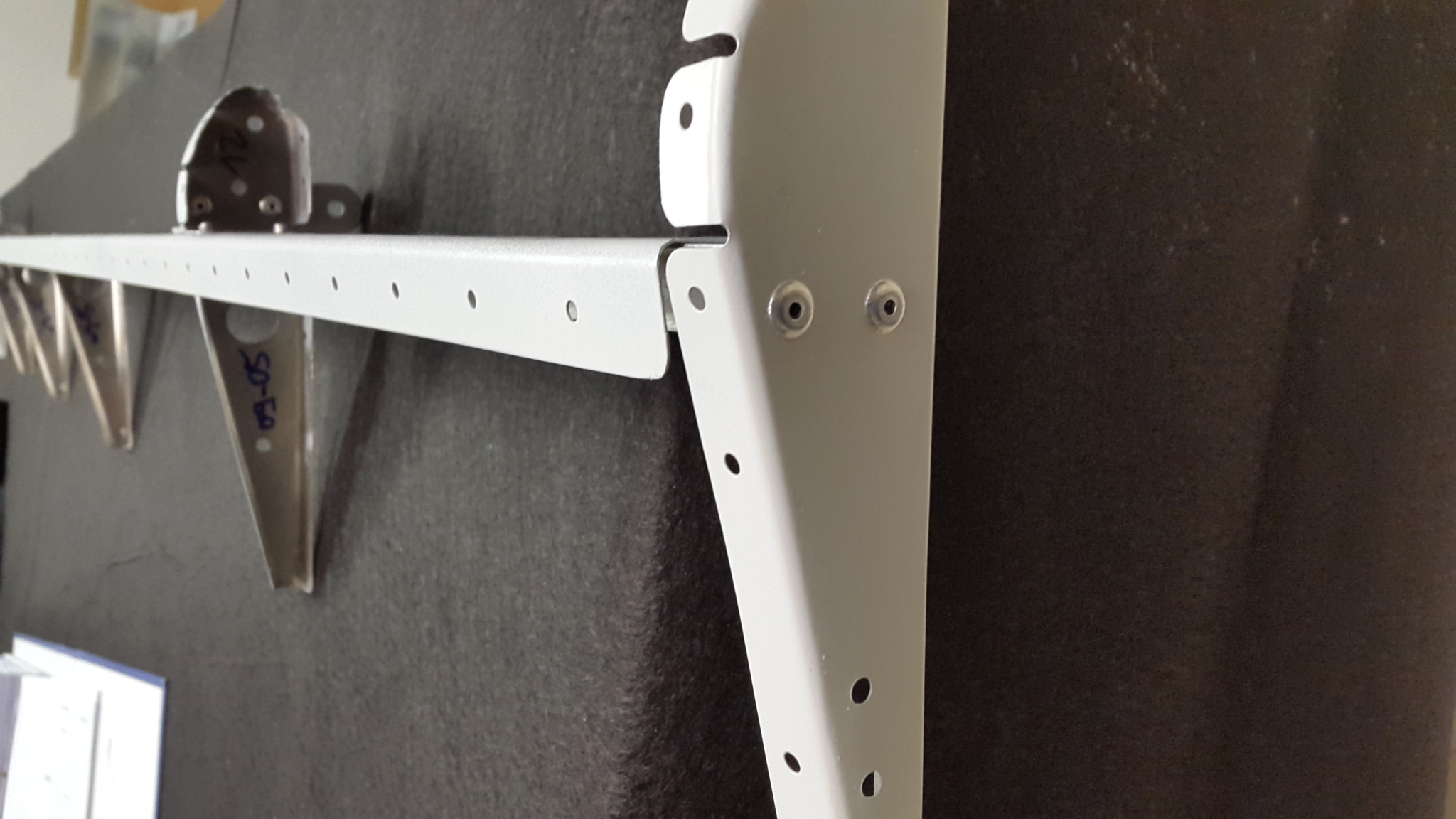

der Biegewinkel ist nicht ganz korrekt
der Biegewinkel ist nicht ganz korrekt

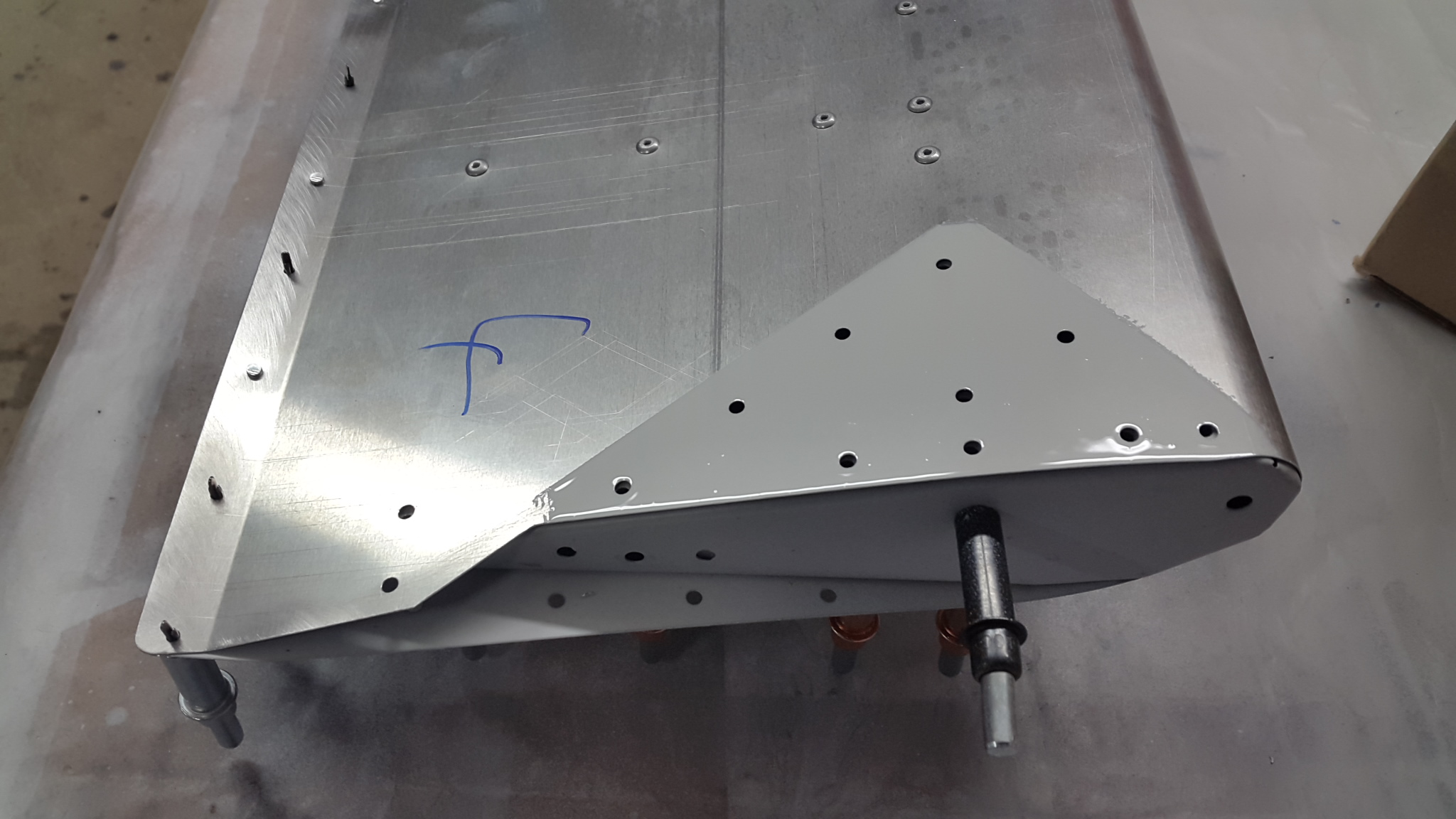

Innenleben rechtes Querruder

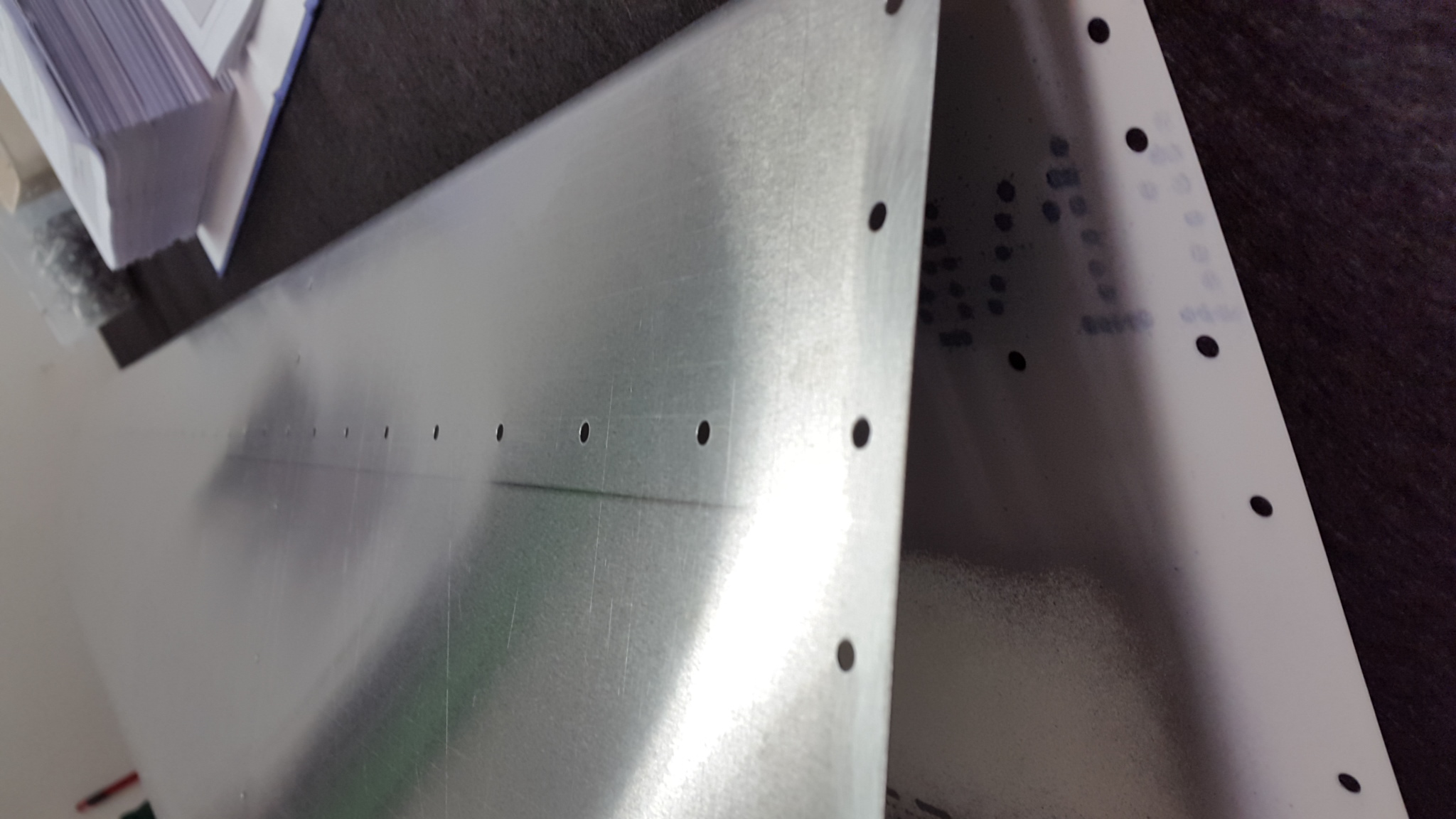

hier leider nicht, aber man bekommt es hingezogen...
trotzdem wäre mir etwas mehr Präzision lieber, es müßten ja nur die Winkel SC013 besser passen
trotzdem wäre mir etwas mehr Präzision lieber, es müßten ja nur die Winkel SC013 besser passen
hier alle Löcher in einer Reihe...
Leiste als Biegehilfe.... den Recht schaft man leicht mit dem Dorn

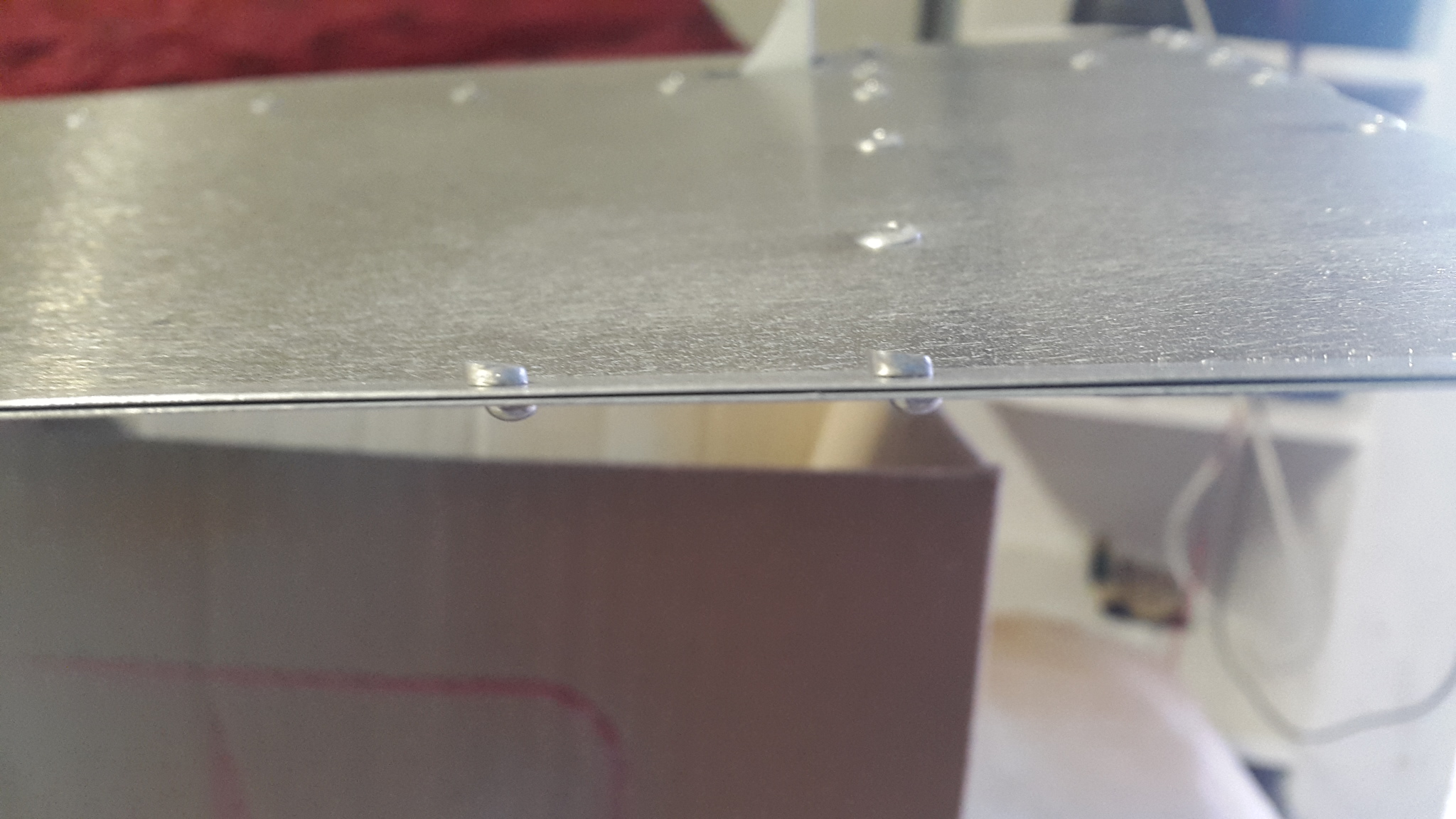

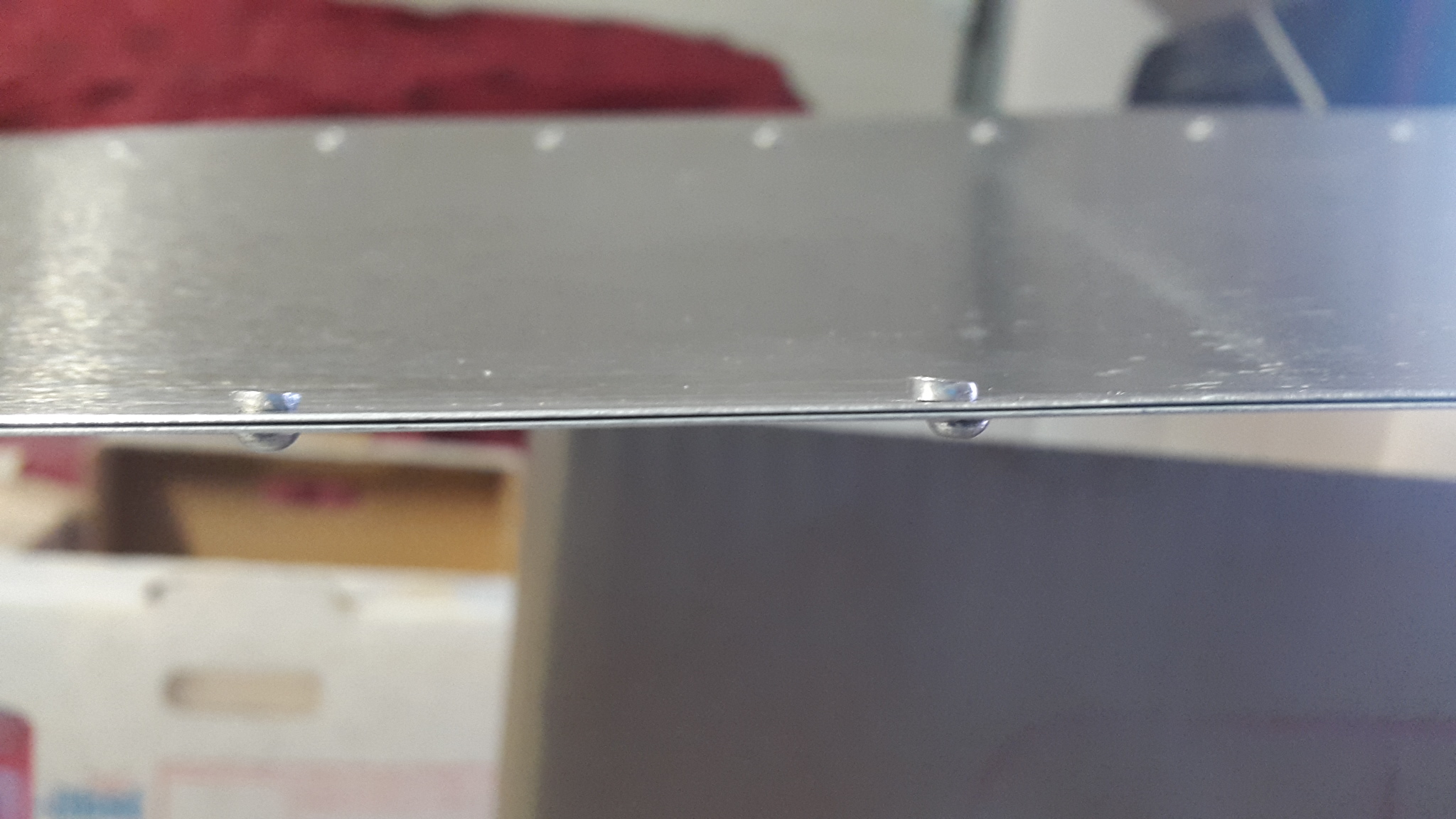

Niet seitlich versetzt
rechter Niet... seitlich versetzt... links o.k.
Mittwoch, 15. März 2017
Vorbereiten der Klappenteile ( 2 Stunden )
Während ich auf die Lieferung der Nietmuttern warte und die GFK Teile weiter aushärten, mache ich mich an die Klappen der Tragflächen. Ich werde wohl erst alle Teile vorbereiten und anschließend alle 4 Klappen montieren.

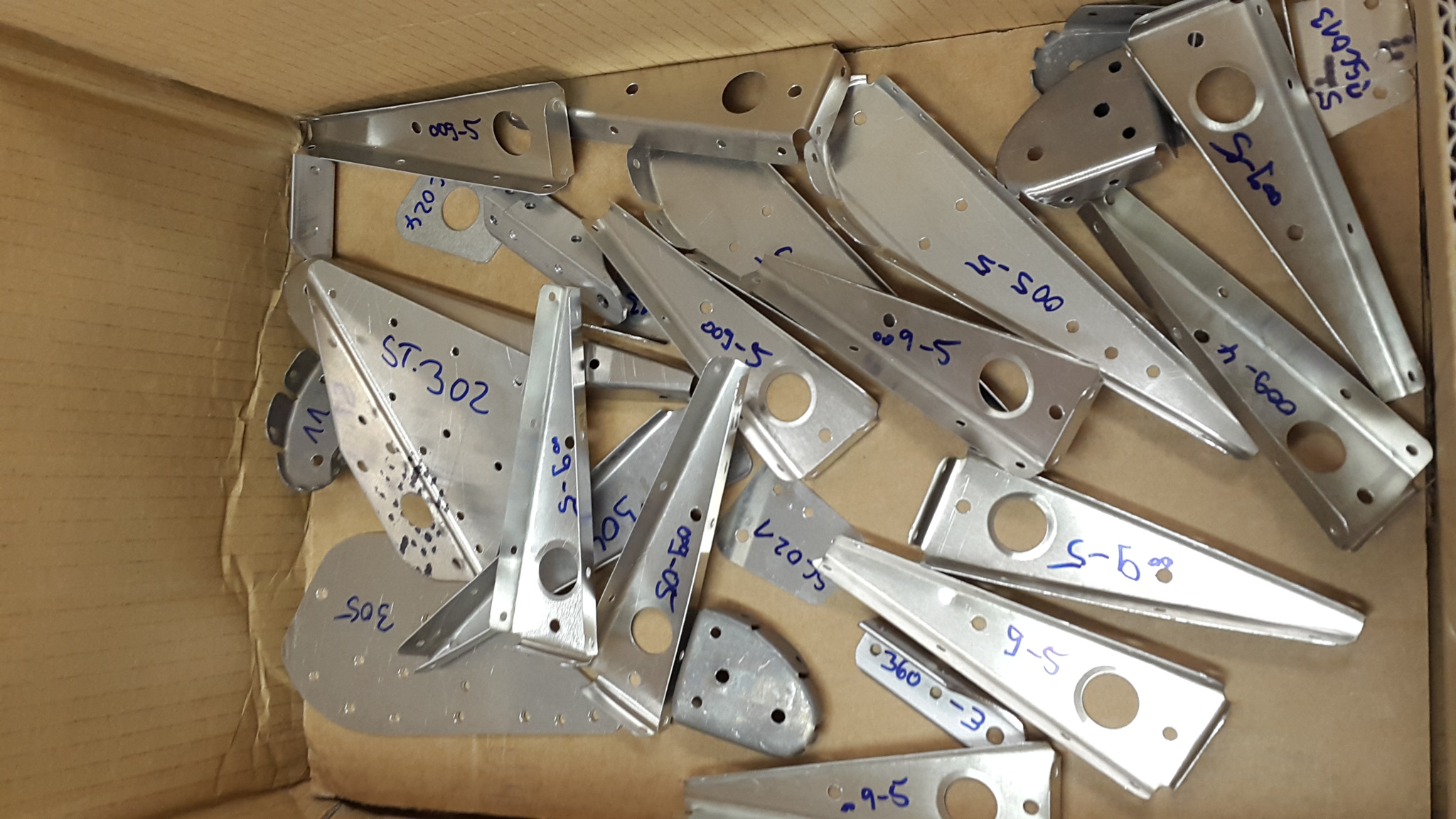

Kleinteile Kap. 4

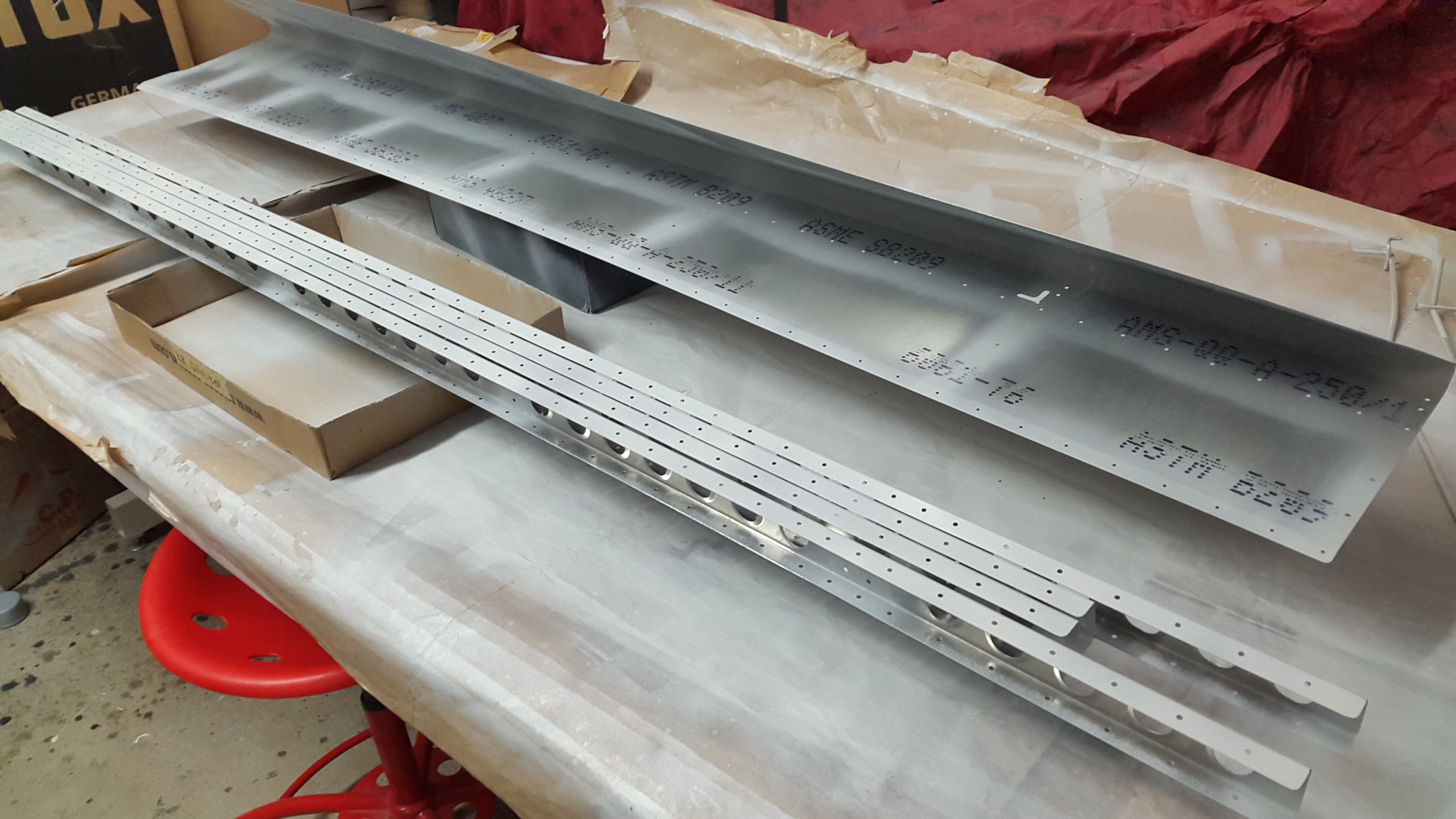

fertig grundierte Holme für die Klappen und eine Beplankung für ein Querruder
